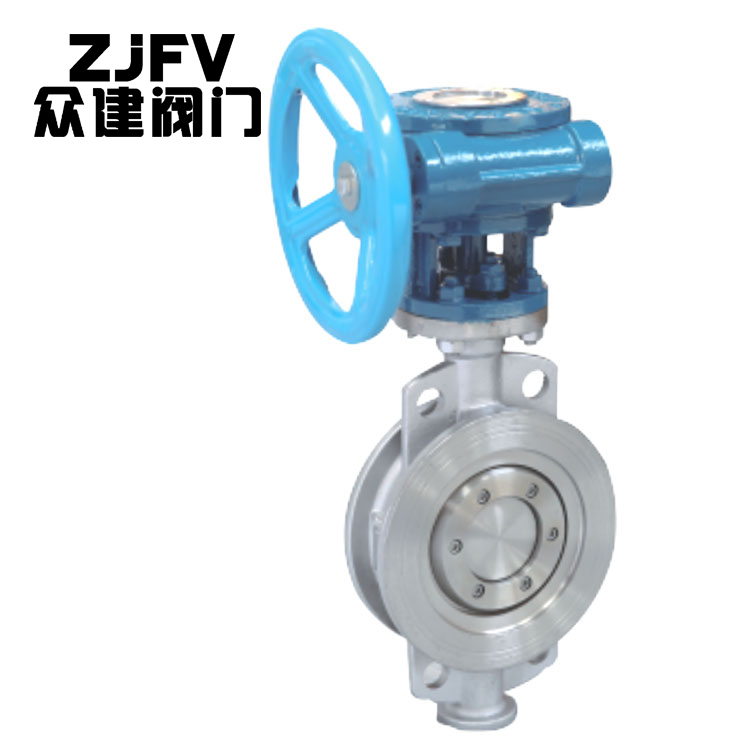

蜗轮对夹蝶阀

产品描述

蜗轮对夹蝶阀是一种借助蜗轮蜗杆传动的对夹式蝶阀,常用于给排水、暖通空调、消防等中低压管道系统,在需要手动精准调控流量的场景中表现突出。它由阀体、蝶板、阀杆和蜗轮蜗杆驱动装置构成,最显著的特点是采用对夹式安装方式 —— 阀体两端无需法兰,直接通过螺栓夹在两片管道法兰之间,不仅节省材料,还能减少安装空间。工作时,转动蜗轮手轮,通过蜗杆传动带动阀杆与蝶板旋转(0°-90°),从而实现阀门的启闭或流量调节

产品描述

阀体材质:铸钢、不锈钢等材质

口径尺寸:DN40~DN1500

工作温度:-29℃~425℃

工作压力:1.0mpa/PN10mpa

产品标签

铸钢 不锈钢

产品详情 DETAILS PRODUCTS
蜗轮对夹蝶阀是一种借助蜗轮蜗杆传动的对夹式蝶阀,常用于给排水、暖通空调、消防等中低压管道系统,在需要手动精准调控流量的场景中表现突出。
它由阀体、蝶板、阀杆和蜗轮蜗杆驱动装置构成,最显著的特点是采用对夹式安装方式 —— 阀体两端无需法兰,直接通过螺栓夹在两片管道法兰之间,不仅节省材料,还能减少安装空间。工作时,转动蜗轮手轮,通过蜗杆传动带动阀杆与蝶板旋转(0°-90°),从而实现阀门的启闭或流量调节。蜗轮传动可放大扭矩,让操作更省力,且调节精度较高。
该阀门流通阻力小,密封性能良好,采用丁腈橡胶或三元乙丙橡胶密封时,适用于常温介质;若搭配金属密封,则能耐受≤400℃的高温。因其对夹式设计重量轻、成本低,在 DN50-DN600 的中小口径管道中应用广泛,且维护方便,是兼具经济性与实用性的管道流量控制设备。
